一、電源在工控機中的重要作用：適當?shù)碾娫床拍鼙Ｕ蠙C(jī)器的穩定運行。

　　二、電源從供電方式上可以分為兩大類：ATX供電和DC供電

　　ATX供電是我們最常用到的一種供電方式，比如我們4U工控機上面用的4U電源，常見的供電方式是24PIN或者20PIN+4PIN或者8PIN.這種接口的供電方式我們稱之為ATX供電方式。

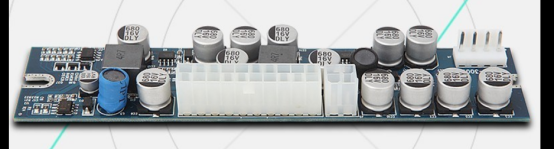

　　ATX電源模塊

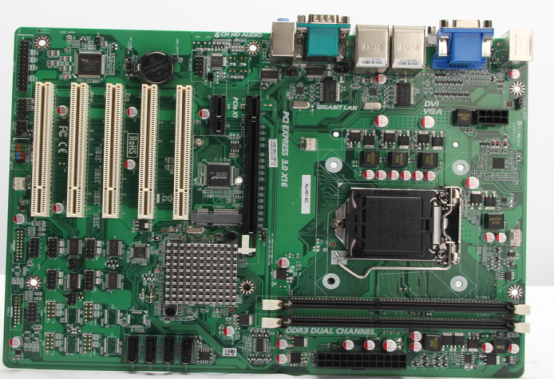

　　ATX主板采用的ATX電源供電方式

　　三、ATX電源的發展歷史：

　　要解釋ATX12V1.3規范先要從ATX說起,ATX規范是1995年Intel公司制定的主板及電源結構標準，是英文(ATExtend)的縮寫。ATX電源規范經歷了ATX1.1.ATX2.0、ATX2.01.ATX2.02.ATX2.03和ATX12V等階段。

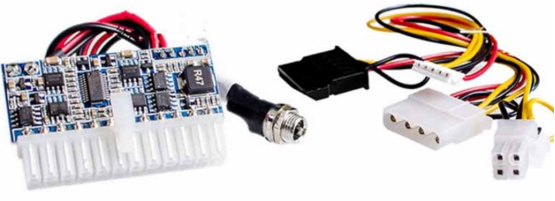

　　 ATX直插式電源模塊

　　演進過程如下:

　　市面上的電源多遵循ATX2.03或更新的ATX12V標準。ATX2.03標準采用+5V和+3.3V電壓，分別為功耗較大的處理器及顯卡直接提供所需的電壓。而單獨的+12V輸出則主要應用在硬盤和光驅設備上,因?yàn)楫?dāng)時處理器和顯卡的功耗都相對較低，所以各部件相安無事。

　　四、電源品牌：

　　商用比較多的，長城，航嘉，臺達。

　　工控機上常用：全漢，臺達，康舒，億恒。

　　五、電源的基本參數：

　　品牌、功率、輸入電壓、工作環境

　　常見電源的功率有１００Ｗ，１５０W，２５０W，３００W，３５０W，４００W，５００W，５５０W，６００W，８００W，１０００W等。

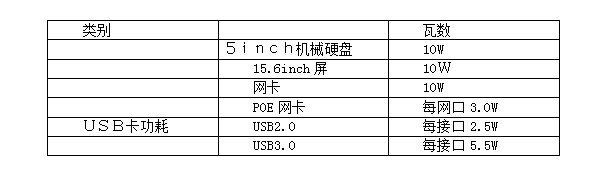

　　工控機功率計算參考：主板＋內存＋硬盤＝５０W

　　六、顯卡單獨算功率

　　工控電源工作環境：海拔，IP等級，電磁兼容，特種行業等

　　供電接口：ATX電源24PIN＋８PIN/4PIN，一些利率比較都的電源會提供顯卡供電接口，6PIN/8PIN,或者雙8PIN，６PIN+8PIN.
